XJ-25A/B 是一种双组份加成型硅胶硫化剂，A/B 两者并用才能达到硅胶成型目的。铂金

硫化剂具有以下特点：硫化温度低，硫化速度化；硫化成型后，制品分子间交联充分；硫化

后制品无味；通过欧盟 ROHS，美国 FDA 食品级认证。

加硫方式：油压加硫，挤出加硫。

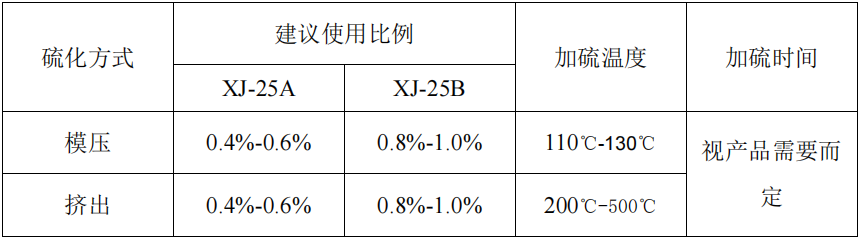

混练方法一：以 20KG 胶料为例：

A 剂：0.4% × 20KG =80 克

B 剂：0.8% × 20KG = 160 克

先取 10KG 硅胶与 A 剂 80 克混练均匀后，靜置冷卻。再取 10KG 硅胶与 B 剂 160 克混

练均匀，靜置冷却。硫化成型之前，取等量比的 A、B 胶互相混练均匀即可用于硫化成型操

作。A 胶与 B 胶互相混练好的胶料，需在 4 小時～8 小時內使用完，以防止室溫交联。若 A

胶与 B 胶互相混练后需贮存更久时间须另外加入延迟剂，使用量视需要而定，但延迟剂愈多

则加硫時速度愈慢。

混练方法二：以 20KG 胶料为例：

先将 20KG 硅胶放在练胶机中混练至软化，色胶等助剂可以在此过程中加入，取软化后

的 20KG 硅胶与 B 剂 160 克混练均匀后，静置冷却。再取 A 剂 80 克分批加入已混好 B 剂的

20KG 硅胶内，混练均匀。静置冷却后即可用于成型操作。

混练过程中要尽量保持炼胶机辊筒不超过 35 度，建议炼胶机用冷却水循环，气温高时应

采用空调控制环境温度等措施来降低辊筒温度。

注意事项：

1.禁止有氮、磷、硫、铅、多乙炔基等物质加入，因以上物质可使铂金中毒失效，而无

法达成交联目的。

2.某些有机硅色胶也会导致铂金中毒失效而无法使用，因此在选择硫化剂来生产时，须

小试确认可行后方可采用。

3.添加完铂金硫化剂的硅胶混练后，建议在 4-8 小时内硫化成型，以防止室温交联。若需

延长保存时间，可酌量添加少许延迟剂（需另购）。

4.硅胶内有含氢硅油时，挤出制品易产生气泡。

5.硅胶内有含氢硅油时，单独混练 A 剂时，胶料会死胶。

产品外观：A 剂：透明胶状 B 剂：透明粉状

产品包装：1KG、5KG、20KG/罐

保存期限：三个月

贮存及运输

1.避免高温、阳光直射，酸性物质、金属氧化物、胺类物质和易燃性材料，应分别贮存

于干燥，阴凉处，室温在 25 度以下。

2.该产品属非危险品，可按一般化学品运输。

_____________ _ _______

附注：

由于我们无法预测和控制上述资料及产品被采用之各种情况和条件，因此，我们不能接受因采用上述资料所可能导致的任何形式的损坏、伤害和损失之责任。如果您要了解到更详细的情况，请同本公司产品工程师联系，他将与您座谈。
